Tepelná čerpadla voda-voda
Vodou chlazené jednookruhové až tříokruhové jednotky určené pro komerční nebo průmyslové aplikace. Jednotky jsou určené k vnitřní volitelně venkovní instalaci.
Jednotky mohou standardně pracovat s prioritou chlazení nebo ohřevu (režim tepelného čerpadla) a dále mohou být vybaveny energeticky úspornými technologiemi – rekuperací tepla pro ohřev vody zpětným ziskem kondenzačního tepla. K dispozici jsou různá provedení energetické účinnosti a nízkohlučné provedení.
Zařízení je připraveno pro intergrovanou instalaci hydraulického modulu dle individuální konfigurace – s čerpadlem, rezervním čerpadlem, akumulační a expanzní nádrží.
Systém měření a regulace chladícího zařízení zajišťuje plnohodnotná řídící jednotka PLC s možností napojení ModBUS a automatickým uchováním provozních dat na microSD.

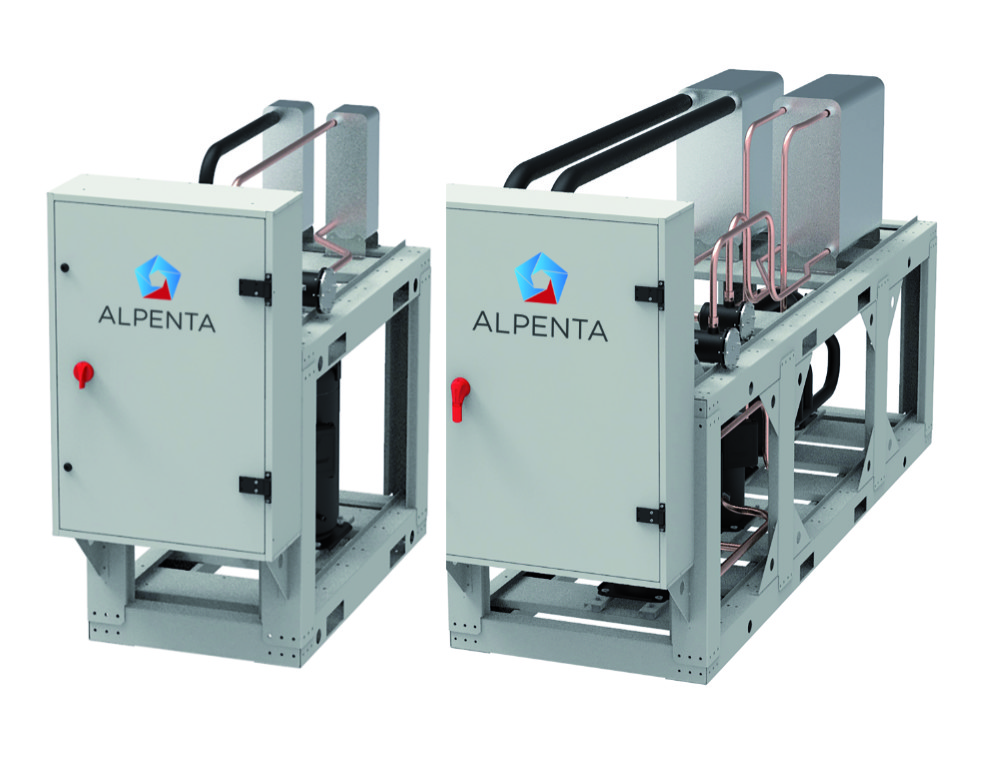

EWC
R410A
Provedení:
Vodou chlazený kapalinový chladič
Tepelné čerpadlo voda/voda
Technologické přednosti
HP Dynamic Setpoint – plynulé řízení vysokého tlaku
v závislosti na zatížení maximalizuje energetickou efektivitu. Elektronické řízení nástřiku expanzních ventilů výparníku zvyšuje efektivitu využití výměníku.
ACS – ALPENTA Control System – pokročilý
systém řízení – dynamická hodnota nastavení vysokého tlaku a několik limitačních funkcí maximalizují účinnost při částečném zatížení a při venkovních podmínkách blízkých provozním limitům.
ASS – ALPENTA Selection Software – umožňuje navrhovat stovky energetických konfigurací tak, aby zařízení plnilo individuální nároky na energetickou účinnost nebo jiné specifické technické požadavky projektu.
ETO ready: Engineer-to Order (Konstrukce na zakázku) – konstrukční a výrobní procesy jsou řízeny tak, aby umožňovaly naplňovat individuální nároky na energetickou účinnost nebo jiné specifické technické požadavky projektu. Individuální konfigurace jsou navrhovány v Alpenta Selection Software (ASS).
RS485 Modbus pro spolupráci s nadřazeným systémem, automatický zápis dat na microSD a dále možnost rozšíření o funkci Mater/Slave.
Flat top EC – nejlepší výkon ve své třídě. Plně zabudované EC ventilátory byly vyvinuty pomocí CFD (pokročilé simulace proudění) a zajišťují optimální proudění vzduchu na sací a výtlačné straně oběžného kola spolu s redukcí hluku.
Standardní vybavení
- Kompresory – hermetický vysoce účinný scroll kompresor s technologií EVI, axiální a radiální poddajností, ohřevem karteru a řízením teploty výtlaku.
- Výparník a kondenzátor – účinný pájený nerezový deskový výměník.
- Vodní výměník – účinný pájený nerezový deskový výměník nebo trubkový výměník.
- Chladicí okruh – kondenzace řízená čidlem vysokého tlaku.
- Hydraulický okruh – spínač průtoku, čidla vstupní i výstupní teploty vody.
- Konstrukce – pozinkovaný ocelový plech lakovaný RAL 7035 poskytuje dlouhodobou odolnost proti korozi.
- Elektrický rozvaděč – IP54, vyroben v souladu s požadavky EN 60204-1, ochranné relé kontroly sledu a výpadku fáze.
- Komunikace – izolované rozhraní RS485 pro ModBUS, BacNET MS/TP, Ethernet, microSD záznam provozních dat s nastavitelnou frekvencí.
Volitelné příslušenství
- Softstartéry kompresorů pro snížení startovacích proudů
- Nízkohlučné provedení – protihlukové kryty kompresorů
- Elektrický ohřev rozvaděče MaR
- Elektronický expanzní ventil
- Manometry nízkého a vysokého tlaku chladiva
- Desuperheater částečné rekuperace tepla výtlaku
- Modul přídavného elektrického ohřevu
- Individuální barva RAL konstrukce jednotky
- Příslušenství hydraulického okruhu – čerpadlo, rezervní čerpadlo, expanzní nádoba, akumulační nádoba, pojistný ventil, uzavírací ventily, zpětné ventily
- Plynulá regulace výkonu čerpadla pro úsporu při částečném zatížení
- Dálkový ovládací panel (HMI)
- WiFi modul pro vzdálenou správu Android/iOS
- Pryžové nebo pružinové silentbloky
